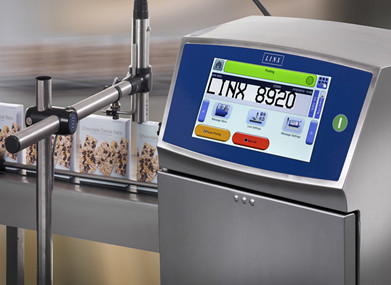

Linx 8920连续喷墨喷码要提供了灵活的、5行的信息喷印,更快的生产线的速度,比其他连续墨喷码机更少的维护。用一个简单的触摸屏幕界面和屏幕监控服务间隔系统,Linx 8920的设计使您的喷码更轻松。
简单操作,即可实现准确编码和运行
可存储命名50条生产线设置,——为准确检索产品的场合;设置可通过USB设备在喷码机之间复制。
大型图标驱动高分辨率的触摸屏,使生产速率一目了然。
可设置的顶部屏幕,常见任务一键操作能提供准确的喷码设置消息
喷印过程中不用借助工具即可实现轻松的无障墨水充填
借助屏幕向导实现自检修,该向导可在整个服务模块更换的过程中为操作员实现无工程师检修引导。
更高的稳定性
服务模块更换间隔长达18000小时/24个月——更长时间的喷码
系统监测——内部监测有助于避免在服务模块更换之前的计划外停工——更长时间的稳定喷码
每次开机清洁——封闭的喷头,和自动清洗功能,让设备连续稳定的运行
季节性关闭模式——甚至使喷码机在长时间停机后的开机喷码时,也不用进行昂贵的喷码机维护。
灵活喷印,更多功能
喷码高至5行,包括二维码
在更快的生产线上喷码,标准速度可达单行6.25m/s
纸箱喷印功能,可喷印调试达20mm
连续的文本和灵活的连续数字喷印提供了更多的可追溯性和产品认证功能
屏幕显示实时输出——可使用喷码机屏幕保护程序的“开/关目标”来实现您的OEE目标;让该模式在整条线中,停机时间与输出/停机时间报告功能,增加您的效率。
Linx 8920
喷印速度和尺寸
打印头 Mk11 Midi
喷嘴尺寸 62 μm
喷印行数 高至5行
字符高度范围 1.8 to 12.0mm(纸箱喷印消息模式20mm)
线速度:
单行喷码(5点高字符) 6.25m/s(点距0.47mm)
单行喷码(7点高字符) 4.89m/s(点距0.55mm)
双行喷码(7点和5点高字符) 3.64m/s(点距0.82mm)
双行喷码(5点高字符) 3.44m/s(点距0.43mm)
双行喷码(7点高字符) 2.46m/s(点距0.43mm)
三行喷码(5点高字符) 2.36m/s(点距0.53mm)
四行喷码(7点高字符) 0.51m/s(点距0.37mm)
消息长度 多至1m以上
从打印头到基底的推荐距离 12mm(纸箱喷印消息样式和较大型喷码为35mm)
硬件特征
●Easi-Change®服务模块,更换时间间隔长达24个月(18000小时)*
●10英寸全彩色触摸屏(耐溶剂腐蚀的硬聚合物涂层)
●打印头自动清洗,尤其是清洗时间长达3个月(100次启停)
●不用定期更换的墨水泵
●打印头喷墨速度控制和温度感知能在变化的周围环境温度中提供一致的喷码
●长达3个月的停机期间不用清洗打印头或排干其中的墨水
●喷印过程中能进行无错误、无故障的墨水和溶剂添加
●稳定、灵活的双管道喷管可用于固定和移动打印头应用
(0.5升墨水、1升溶液盒)
软件特征
●单一按钮启动喷码、暂停喷码和墨线关闭
●从液体重填报警到喷码机停工的12小时运行时间里屏幕显示液体指示
●墨线关闭后自动断电
●屏幕显示帮助和诊断信息
●通过长消息拖放区域定位和缩放功能即可实现简单的“所见即所得”
●PrintSync®根据所选择的消息样式和生产线速率自动选择和消息格式
消息创建和编辑
●用户可通过 屏幕软键盘(多语言喷码辅助键盘)选择多种操作语言
●总的喷印次数、单个资料喷印次数和批次汇总
●为产线上的安装提供简单的线速和轴编码设置向导
●“所见即所得”资料库和资料样式选择
●可存储50条不同名字的生产线设置
●带可编辑用户简介的密码保护功能
●使用USB存储设备消息以及备份、拷贝和恢复喷码机设置
●可在喷码时创建和编辑消息
●使用基于YAML脚本的简单通信协议和linx远程通信接口连接使用
●屏幕上的系统监控,测量墨水系统和环境参数,避免计划外停工
●太网端口或可选RS232端口的PCs或PLCs
●屏幕显示生产停工测录工具、可编辑的停工描述、自动停工探测
●使用USB端口输出产量、生产线停工和信息喷码历史日志
信息喷印能力
●可喷印文本、符号和数字
●连续的文本字段,通过外部信号触发增加和重置连续数,
●提供使用可编辑屏幕提示进行一步式消息编辑的即时区域
●也可从触摸屏一键重置
●高度和宽度设置及延时功能可轻松调整喷码尺寸和位置
●使用喷码机内存所存储的消息数可多达1000条(取决于消息内存)
使用喷码机的内部时钟自动设置喷码日期和时间格式
●使用USB存储设备可存储更多消息
●日期自动推算功能。给当前时间添加秒数、分数和小时数;
●粗体字符喷码(可放大9倍)
●或者给当前日期添加天数、周数或月数
●旋转字符(塔形)喷码
●自动选择和调整夏令时时间
●班次喷码(在规定的时间内自动转换消息内容)
●连续数,前向和后向计数,可变间隔,多个数字范围,数字字母连续数
●使用USB端口可以位图文件的形式将图形和商标导入喷码机
●连续数重置功能,可从屏幕一键重置或通过外部信号触发
●反转及反向喷码
●条形码(ITF25码、Code39、Code128、EAN13、EAN8、UPCA、Pharma code、date matrix,QR code)
打印头选项
●2m喷管
○打印头正向空气清洗(在多尘或潮湿环境中能稳定使用)
○4m喷管
○6m喷管
墨水范围
●Linx酮基(染料墨水)
●Linx混合基(无酮基染料墨水)
●Linx乙醇基(无酮基染料墨水)
用于以下对象的连接和接口
●产品探测器
○无电压接触警报接头(例如使用外部电源驱动的警报)
●轴编码器/辅助产品探测器
○双重警报输出(无电压输出和24V输出)
●外部单级警报输出(24V)
○RS232
●USB
●以太网
物理特性
底座和外壳
无缝钢
IP55防护等级 **
安装选项
固定支架、移动支架、工作台
运行温度范围
0-50℃适用于1240、1010、1014和3240(其他的酮基、混合基、乙醇基墨水类型为5-45℃)
湿度范围(相对湿度,无冷凝) 可达90%
电源 100-230V,50/60Hz
能耗 38W (喷码时的典型功率)
额定功率 150W
重量 24.5kg(包括液体和打印头在内)
监管标准
●GS ●CE ●EAC ●NRTL ●FCC
说明:●标准项 ○可选项
*为了运行的稳定性,服务模块的更换时间间隔需要根具体环境和应用调整
**根据需要取得相关证书,对IP等级进行校验
